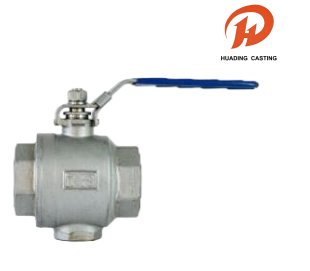

Válvulas de esfera com conexão de rosca interna de duas peças

Essas válvulas esfera de conexão de rosca interna de duas peças apresentam um corpo robusto de fundição e uma haste à prova de explosão, garantindo segurança e durabilidade. Projetadas para versatilidade, as válvulas atendem a vários padrões de rosca (NPT, BSPT, DIN 2999, ISO 228) e suportam a montagem direta de atuadores ISO 5211. Com uma pressão de trabalho de 1000 PSI e adesão a padrões de teste rigorosos como API 598, essas válvulas esfera de conexão de rosca interna de duas peças são construídas para aplicações de alto desempenho.

Enviar consulta

Descrição do produto

Nome: válvulas de esfera de conexão de rosca interna de duas peças

Material: Tabela a Seguir

Quantidade mínima: 100 unidades

Pacote: Embalagem interna de saco plástico de bolhas espessado e embalagem externa de papelão, ou transporte de paletes digno do mar

Remessa: DHL, UPS, FedEx, LCL por mar etc.

Tolerância: Usinagem CNC de precisão, tolerância ± 0,01 mm

Inspeção: Inspeção completa do CMM alemão, defeito zero

OEM e ODM: OEM e ODM aceitos, fabricação rápida de amostras

Tempo: Rigoroso controle de qualidade, entrega dentro do prazo

Serviço: Ampla seleção de materiais para peças personalizadas

Válvulas de esfera com conexão de rosca interna de duas peças

Essas válvulas esfera de conexão de rosca interna de duas peças atendem aos padrões de rosca de tubo, incluindo NPT, BSPT, DIN 2999 e ISO 228, e apresentam um design de montagem direta ISO 5211 para atuadores junto com um dispositivo de travamento. Classificadas para uma pressão de trabalho de 1000 PSI (PN63) W.O.G, as válvulas esfera de conexão de rosca interna de duas peças são rigorosamente testadas de acordo com os padrões API 598, GB/T 13927 e ISO 5208 para garantir desempenho confiável em aplicações exigentes.

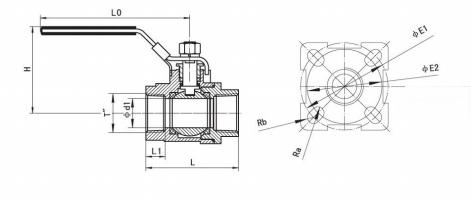

Caracteres técnicos de válvulas de esfera e desenhos típicos

NOMINAL	CANO	DIMENSÃO
DIA. (mm)	FIO	d1	L	L1	H	L0	Rá	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Lista de materiais para válvulas de esfera

NOME DA PEÇA	MATERIAL
CORPO	WCB CF8 CF8M
PAC	WCB CF8 CF8M
BOLA	SS304 SS304 SS316
ASSENTO	PTFE
TRONCO	SS304 SS304 SS316
GLÂNDULA	SS304
EMBALAGEM	PTFE
JUNTA	PTFE
ARRUELA	PTFE
NOZ	SS304
ARRUELA DE MOLA	SS304
ARMÁRIO	SS304
LIDAR	SS304
COBRIR	PLÁSTICO
