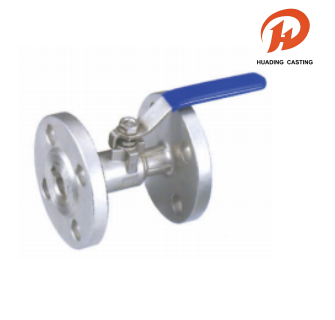

Válvulas de esfera flangeadas de uma peça

Nossas válvulas esféricas flangeadas de peça única são projetadas para oferecer desempenho e confiabilidade superiores em uma ampla gama de aplicações industriais. Projetadas pensando na versatilidade, essas válvulas suportam pressões de trabalho de 1,6, 2,5, 4,0 e 6,4 MPa e estão disponíveis em tamanhos que variam de 1/2" a 10". Elas são adequadas para uso com diversos meios, incluindo água, gás, óleo e ácidos corrosivos, como ácido nítrico e acético. As válvulas esféricas flangeadas de peça única oferecem excelente adaptabilidade térmica, funcionando efetivamente em temperaturas abaixo de 180°C com vedações de PTFE ou até 300°C com vedações PPL.

Enviar consulta

Descrição do produto

Nome: válvulas de esfera de flange de uma peça

Material: Tabela a Seguir

Quantidade mínima: 100 unidades

Pacote: Embalagem interna de saco plástico de bolhas espessado e embalagem externa de papelão, ou transporte de paletes digno do mar

Remessa: DHL, UPS, FedEx, LCL por mar etc.

Tolerância: Usinagem CNC de precisão, tolerância ± 0,01 mm

Inspeção: Inspeção completa do CMM alemão, defeito zero

OEM e ODM: OEM e ODM aceitos, fabricação rápida de amostras

Tempo: Rigoroso controle de qualidade, entrega dentro do prazo

Serviço: Ampla seleção de materiais para peças personalizadas

Válvulas de esfera flangeadas de uma peça

Segurança e conformidade são fundamentais no projeto dessas válvulas esféricas flangeadas de peça única. Eles aderem a rígidos padrões internacionais, apresentando flanges ANSI B16.5 e dimensões face a face ANSI B16.10. Além disso, dispositivos à prova de fogo (API 607) e antiestáticos estão disponíveis mediante solicitação para garantir a segurança operacional em ambientes perigosos. Cada unidade passa por testes rigorosos de acordo com os padrões ANSI B16.34 e API 598. Seja para uso geral ou processamento químico especializado, nossas válvulas esféricas flangeadas de peça única fornecem uma solução robusta, compatível e de alta qualidade para suas necessidades de controle de fluidos.

Caracteres técnicos de válvulas de esfera flangeadas e desenhos típicos

NPS	1,6MPa、2,5MPa、4,0MPa、6,4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Lista de materiais para válvulas de esfera

NOME DA PEÇA	MATERIAL
CORPO	CF8M/WCB
ASSENTO	PTFE
PAC	CF8M/WCB
JUNTA DE VEDAÇÃO	PTFE/GRAFITE
BOLA	SS316
TRONCO	SS316
VEDAÇÃO DA HASTE	PTFE
EMBALAGEM	PTFE/GRAFITE
GLÂNDULA DE EMBALAGEM	SS316
GLÂNDULA DE EMBALAGEM	CF8M/WCB
PIN DE PARADA	SS304
PARAFUSO DA GLÂNDULA	SS304
ANEL DE PRESSÃO	65MN
LIDAR	KT33-8
AJUSTE DO PARAFUSO	SS304
