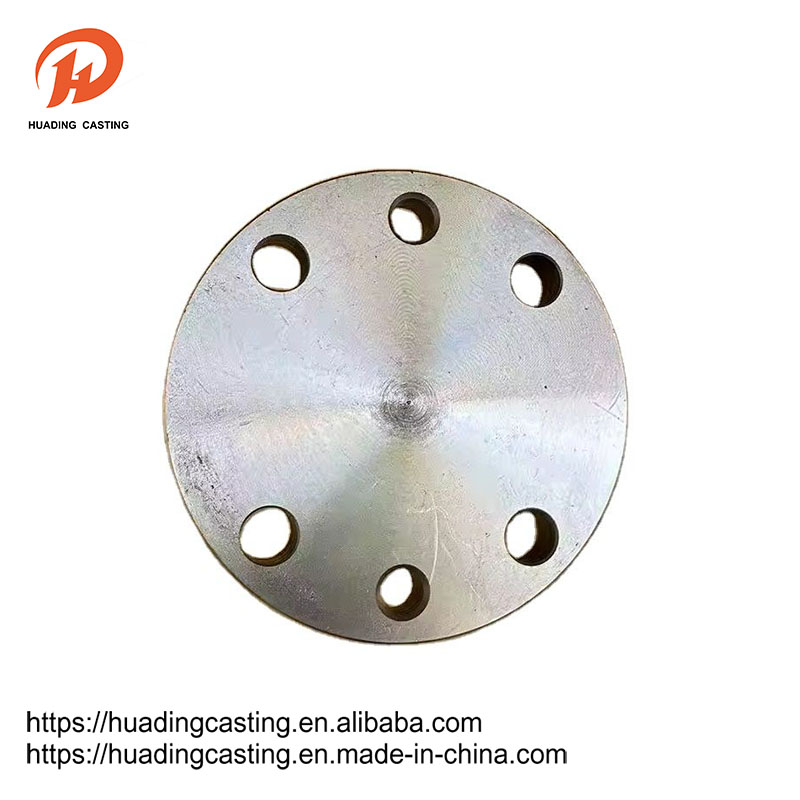

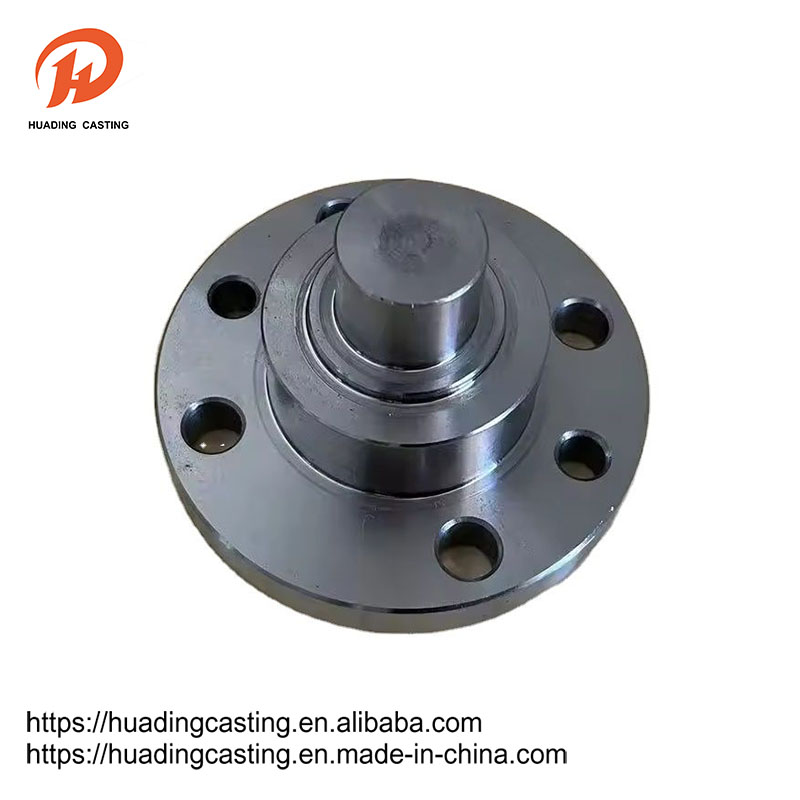

Flange

O flange é uma parte conectada entre o eixo e o eixo, que é usado para a conexão entre as extremidades do tubo; Também é útil no flange na importação e exportação do equipamento para a conexão entre dois dispositivos, como o flange redutor. A conexão de flange ou a articulação do flange refere -se a uma conexão destacável que é conectada por flanges, juntas e parafusos como um grupo de estruturas de vedação combinadas. Existem orifícios no flange e os parafusos fazem os dois flanges firmemente conectados. O flange é selado com uma junta.

Enviar consulta

Descrição do produto

Os flanges são divididos em flanges de conexão rosqueada (conexão de rosca), flanges soldados e flanges de grampo. Os flanges são usados em pares, flanges de arame podem ser usados para tubos de baixa pressão e flanges soldados por mais de quatro quilos de pressão. Coloque uma junta entre os dois flanges e prenda -os com parafusos. A espessura diferente do flange de pressão é diferente, eles usam parafusos diferentes. Bombas e válvulas, quando conectadas a pipelines, as partes locais desses equipamentos também são feitas nas formas de flange correspondentes, também conhecidas como conexões de flange. Todas as peças de conexão conectadas por parafusos em torno de dois planos e fechadas ao mesmo tempo são geralmente chamadas de "flanges", como a conexão dos tubos de ventilação, e esse tipo de peça pode ser chamado de "peças flangeadas". Mas essa conexão é apenas uma parte do equipamento, como a conexão do flange e da bomba, não é bom chamar a bomba de "peças de flange". Relativamente pequeno, como válvulas, etc., pode ser chamado de "peças de flange".

Parâmetro do produto

Dn	Pipe Dia	Tamanho da conexão				C	N	H	NPT
Dn	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
